Застосування бетонних кілець в інфраструктурі: особливості влаштування колодязів

Автономна водопровідна або каналізаційна система, інженерні мережі — усе це сфери, де колодязі із залізобетонних кілець відіграють ключову роль. Розв’язуючи питання, як побудувати колодязь із кілець, щоб забезпечити надійність і довговічність конструкції, важливо враховувати безліч чинників, починаючи з призначення колодязя. І, звичайно ж, чітко дотримуватися правил монтажу. Єдиним незмінним складником залишається основний конструктивний елемент, що формує шахту колодязя — бетонні кільця, і пояснюється це низкою незаперечних переваг, які роблять цей матеріал оптимальним для будівництва подібних конструкцій.

• Міцність і довговічність: залізобетонні кільця стійкі до механічних пошкоджень і корозії, до впливу агресивних хімічних речовин, що забезпечує колодязю довгий термін служби; зокрема, бетонні кільця LOFT BETON® витримують значні навантаження, запобігаючи деформації та руйнуванню конструкції, що дає змогу експлуатувати колодязь упродовж десятиліть.
• Погодостійкість: кільця з армованого бетону не схильні до впливу температурних коливань, морозостійкі та стійкі до ультрафіолетового випромінювання.
• Вологостійкість, герметичність: водовідштовхувальні властивості бетонних кілець унеможливлюють ризик просочування води; за умови правильного встановлення та герметизації стиків, кільця забезпечують високий ступінь захисту від проникнення ґрунтових вод і забруднень, що гарантує чистоту води.
• Універсальність застосування: бетонні кільця підходять для будівництва різних типів колодязів — водопровідних, каналізаційних, дренажних і технічних, ці вироби можна використовувати в будь-яких кліматичних умовах і на різних типах ґрунтів.
• Економічність: висока довговічність конструкцій із ЗБВ і мінімальні вимоги до догляду за бетонними кільцями знижують витрати на обслуговування і ремонт, роблячи експлуатацію таких колодязів економічно вигідною.
• Простота монтажу: бетонні кільця і бетонні днища легко монтуються, що мінімізує строки будівництва колодязя, а стандартизація розмірів полегшує проєктування і встановлення.

Умови побудови водопровідного колодязя: час, місце, глибина

Знаючи, як побудувати колодязь із кілець, легко вирішити одне з актуальних завдань нашого часу — забезпечення автономного водопостачання. Колодязі для забору питної води найкраще копати ранньою весною або восени, коли рівень ґрунтових вод мінімальний і найбільш стабільний. Це дає змогу точніше визначити глибину, на якій треба встановлювати бетонні кільця. Влітку і взимку рівні можуть коливатися, що ускладнить роботи.

Щоб вирити колодязь, потрібно ретельно вибрати місце. Цей важливий крок потребує аналізу та врахування цілої низки чинників.

1. Віддаленість від джерел забруднення: колодязь треба розміщувати якомога далі від джерел забруднення, таких як септики, туалети, вигрібні ями, труби каналізації, звалища та господарські споруди. Рекомендована мінімальна відстань — 20–30 метрів.
2. Рельєф місцевості: для риття вибирають піднесені ділянки, щоб уникнути затоплення колодязя під час дощів і паводків, що погіршить якість води.
3. Тип ґрунту: найкраще підходять піщані та супіщані ґрунти, оскільки вони добре фільтрують воду. Треба уникати ділянок зі щільними глинами та кам’янистими породами, які ускладнюють викопування шахти та встановлення залізобетонних кілець.
4. Рівень ґрунтових вод: необхідно визначити рівень ґрунтових вод на ділянці — бажано вибирати місце, де вода залягає на глибині не більше ніж 10–15 метрів. Колодязь має бути досить глибоким, щоб забезпечувати стабільний приплив води навіть у посушливі періоди. Отримати точні дані допоможе проведення геологічних досліджень.
5. Доступність: місце має бути зручним для здійснення обслуговування та ремонту — до колодязя має бути легко підійти або під’їхати.
6. Відстань до житлового будинку: вирити колодязь потрібно на достатній відстані від житлового будинку, щоб уникнути можливості забруднення питної води, але водночас він має бути досить близько для зручності використання.
7. Рослинність: не треба розміщувати колодязь поблизу дерев із розгалуженою кореневою системою, оскільки коріння може пошкодити стінки й порушити герметичність.
8. Якість води: перед початком робіт потрібно зробити пробне буріння та аналіз води за хімічними й бактеріологічними показниками, щоб визначити її придатність для пиття та господарських потреб.
9. Дотримання норм і правил: необхідно керуватися статтями місцевого законодавства, що регулюють будівництво таких споруд. Можуть знадобитися спеціальні дозволи та погодження.
10. Якісні матеріали: важливо використовувати надійні та довговічні матеріали. Бетонні кільця, кришки кільцеві з отвором і бетонні днища LOFT BETON® забезпечать безпеку й довгий термін служби колодязя.

Дотримання цих рекомендацій допоможе вибрати максимально придатне місце для будівництва колодязя, забезпечивши його довгострокову експлуатацію і високу якість колодязної води.

Оптимальною глибиною колодязя заведено вважати глибину в 5–10 метрів. Це зумовлено тим, що водоносні шари залягають на глибині нижче 10 м, а на глибині менше ніж 5 м у ґрунт потрапляють опади, вони можуть нести в собі забруднення. Це стосується ключових колодязів, на будівництво яких достатньо від 4 до 10 кілець. У разі накопичувальних шахт знадобиться вже не менше 10–25 кілець, оскільки влітку в такому типі колодязів вода підіймається на рівень до 6 кілець, а взимку — до 15 кілець.

Основні елементи влаштування колодязя

Будь-який проєкт із влаштування типового колодязя передбачає використання таких залізобетонних складників.

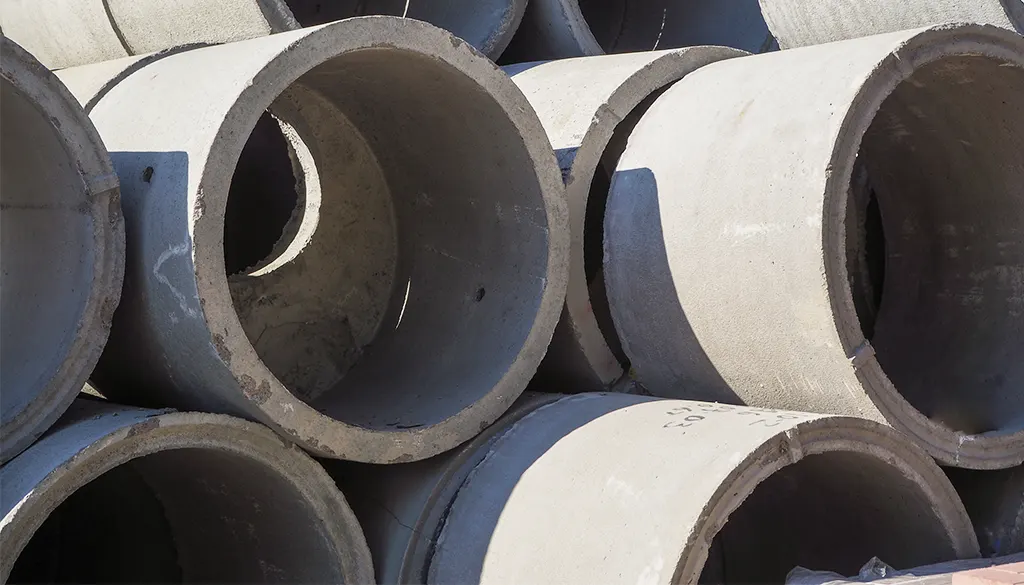

Бетонні кільця

Бетонні кільця є основним конструктивним елементом колодязя, що формує його шахту, і забезпечують  міцність і довговічність конструкції. Кільця монтуються одне на одне, створюючи вертикальну структуру. Щільне з’єднання кілець запобігає проникненню всередину конструкції ґрунтових вод і забруднень.

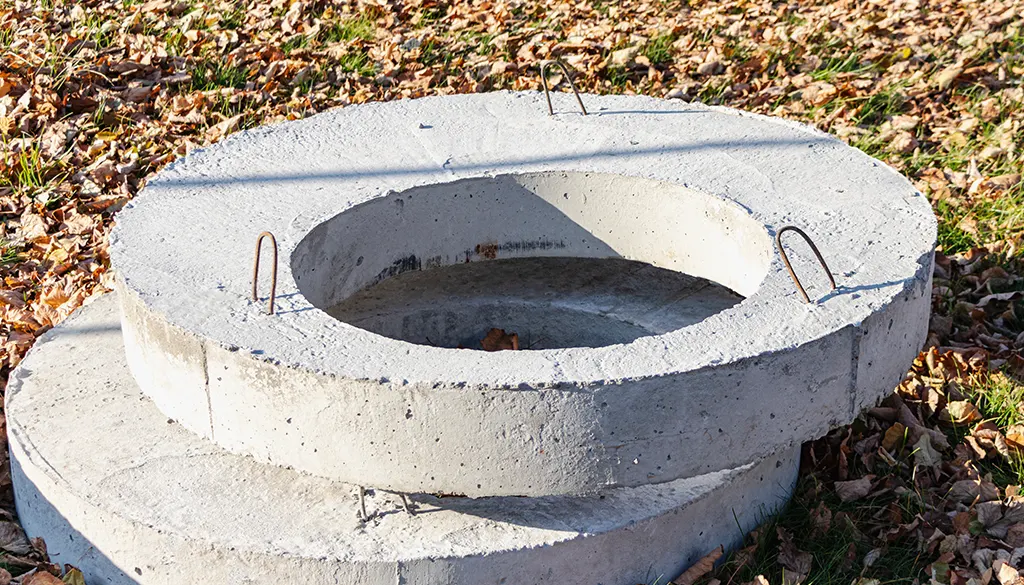

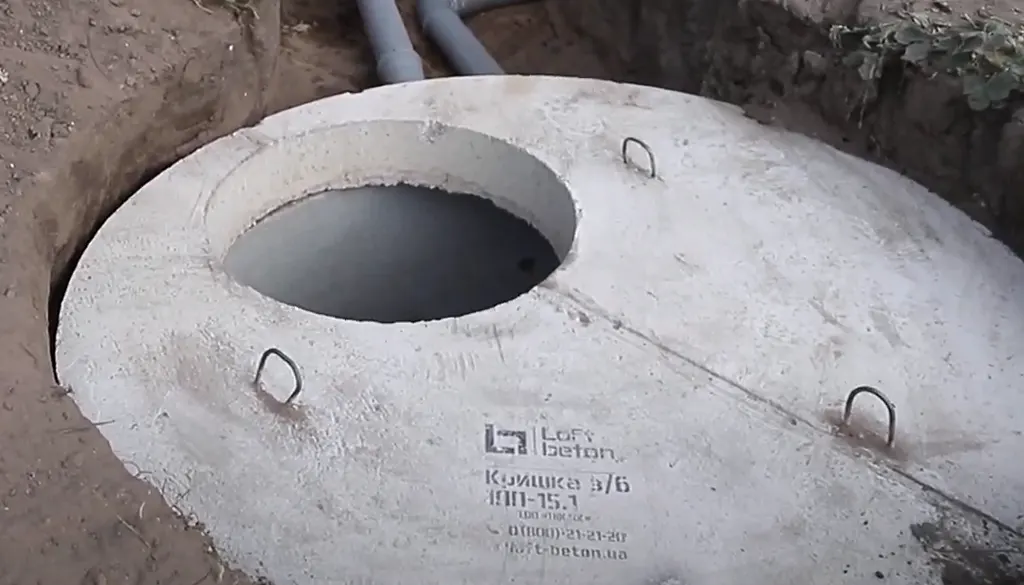

Кришки кільцеві з отвором

Кришки встановлюються на горішню частину колодязя, забезпечуючи доступ до його внутрішніх елементів. Кришка запобігає потраплянню сміття, опадів і сторонніх предметів всередину колодязної шахти та забезпечує можливість обслуговування і контролю стану споруди. Також, закриваючи вхід, кришка страхує від нещасних випадків.

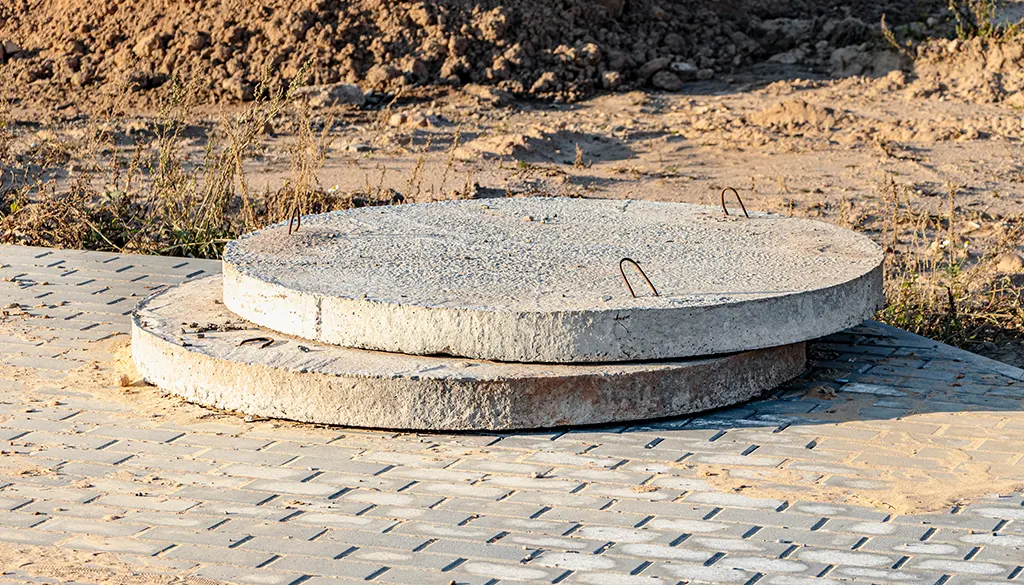

Днища кільцеві

Днища з бетону встановлюються на дно колодязя для створення міцної та герметичної основи. Вони забезпечують стійку рівну основу для встановлення бетонних кілець і запобігають проникненню знизу ґрунтових вод, збільшуючи довговічність і надійність усієї конструкції.

Додаткові елементи

За необхідності використовуються додаткові елементи:

• фільтраційні шари в дренажних колодязях очищають воду від великих часток і забруднень, збільшуючи стабільність дренажної системи;
• люки встановлюються на кришки колодязів для забезпечення додаткового захисту від проникнення сміття і сторонніх предметів.

Етапи влаштування водозабірного колодязя

Влаштування водозабірного колодязя з кілець містить кілька ключових етапів, які забезпечують надійність, довговічність і безпеку конструкції.

• Розмітка й підготовка майданчика: визначається точне місце для буріння або копання шахти, прибирається верхній шар ґрунту.
• Викопування або буріння колодязної шахти: для неглибоких конструкцій у щільних і стійких ґрунтах шахту можна викопати вручну; буріння використовується для глибоких колодязів і у випадках, коли необхідно пройти через кілька шарів ґрунту.
• Підготовка шахти: з дна потрібно видалити бруд, сміття і пухкий ґрунт, та вирівняти дно, щоб забезпечити рівну й стійку поверхню для встановлення кілець.
• Облаштування дна: на дно укладають шар великого гравію або щебеню, який виконує роль фільтра, затримуючи великі частки й покращуючи якість води. Встановлюється бетонне днище, яке додатково зміцнює конструкцію і запобігає замулюванню.

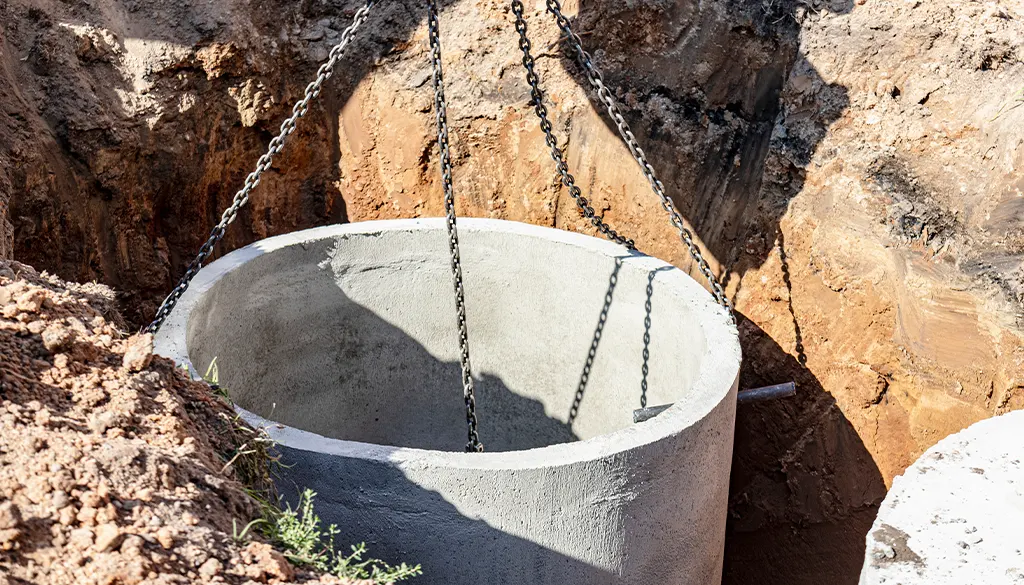

• Встановлення кілець: бетонні кільця треба поступово опустити в шахту, це робиться вручну або за допомогою підіймальних механізмів. Коли встановлено перше кільце, необхідно переконатися, що воно стоїть на дні шахти рівно і стабільно, для цього використовується рівень. Кільце фіксують за допомогою спеціальних розпірок або підсипки, щоб воно не змістилося під час встановлення наступних елементів. Бетонні кільця встановлюються одне на одне й щільно поєднуються, так, щоб не було проміжків.
• Герметизація стиків: для забезпечення герметичності стиків між кільцями використовують герметик або розчин, це запобігає проникненню ґрунтових вод і забезпечує міцність конструкції. У деяких випадках може знадобитися додаткове ущільнення стиків між кільцями за допомогою спеціальної гідроізоляційної стрічки або мембрани.
• Зворотна засипка: після встановлення всіх кілець і фіксації стиків виконується зворотна засипка шахти ґрунтом, піском або гравієм, з обов’язковим ущільненням кожного шару для запобігання осіданню, це забезпечує додаткову стійкість і страхує від зміщення кілець.

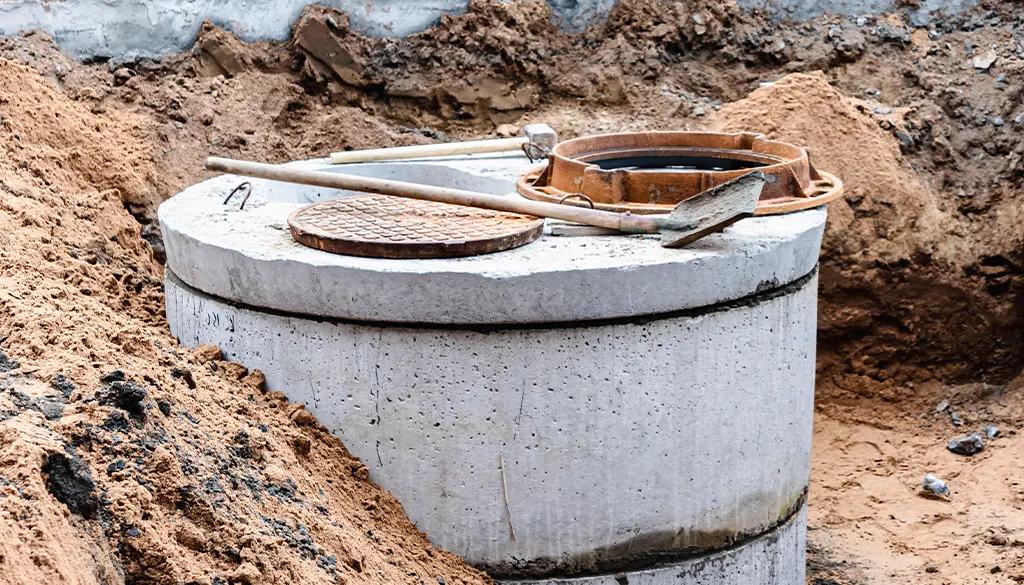

• Облаштування горішньої частини: на верхнє бетонне кільце потрібно встановити кришку, яка захищає конструкцію від потрапляння сміття, дощової води та тварин. Горішня частина конструкції оформляється оголовком для захисту від зовнішніх впливів, він може бути виконаний із різних матеріалів — бетон, цегла, дерево. Навколо створюється глиняний замок — шар глини ущільнюється і запобігає проникненню поверхневих вод.
• Облаштування зони навколо колодязя: навколо створюється вимощення з бетону або інших матеріалів, яке відводить дощову й талу воду від шахти. Також встановлюється огорожа для захисту колодязя від випадкового падіння людей і тварин. Зверху часто встановлюють навіс для захисту від потрапляння опадів.
• Встановлення водопідіймального обладнання: залежно від глибини колодязної шахти та потреб користувачів встановлюється насос (ручний, поверхневий або занурювальний), який забезпечує підйом води на поверхню. Прокладається трубопровід, який з’єднує насос із точкою водозабору.

Після закінчення монтажу необхідно переконатися у відсутності протікань і щілин між кільцями, перевірити міцність і стійкість конструкції перед введенням колодязя в експлуатацію. Здійснюється пробний запуск насосного обладнання та перевірка роботи всієї системи водопостачання. Проводиться первинне очищення від бруду й будівельного сміття — колодязь заповнюється водою, їй дають відстоятися, потім брудну воду викачують. Процес повторюється доти, доки вода не стане чистою і прозорою. Після завершення всіх робіт проводиться перевірка якості води на відповідність санітарним нормам.

Колодязь потребує періодичного очищення від мулу й забруднень, а також контролю герметичності — перевірки стану стиків між бетонними кільцями та герметичності шахти. Регулярного огляду та обслуговування для підтримання працездатності потребує і насосне обладнання. Правильне влаштування колодязя з кілець і належний догляд за ним гарантує довгострокову й безперебійну експлуатацію, забезпечуючи доступ до чистої та якісної води.

Типи колодязів, які будують із використанням бетонних кілець

Бетонні кільця ефективно використовуються для будівництва колодязів із різним функціональним призначенням.

• Водозабірні колодязі:

1. 1. питні — призначені для видобування питної води з підземних водоносних шарів;
   2. технічні — використовуються для видобутку води, яка не призначена для пиття, але може використовуватися для технічних потреб, наприклад, для поливу або господарських цілей.

• Каналізаційні колодязі:

1. 1. оглядові — встановлюються в системі каналізації для перевірки та обслуговування трубопроводів, вони дають змогу отримати доступ до труб для очищення, ремонту або заміни.
   2. фільтрувальні — використовуються для очищення стічних вод через їх фільтрацію крізь ґрунт.

• Дренажні колодязі:

1. 1. водоприймальні — призначені для збору дощової та талої води, вони допомагають запобігти затопленню;
   2. накопичувальні — слугують для накопичення надлишкової води, яка потім може бути використана для поливу або інших потреб.

• Септики:

1. 1. однокамерні септики — це найпростіша форма очисних споруд, де стічні води осідають і частково розкладаються, зазвичай їх використовують у дачних або заміських будинках із невеликим обсягом стічних вод;
   2. багатокамерні септики складаються з декількох камер, де відбувається поетапне очищення стічних вод, вони більш ефективні та можуть використовуватися в будинках із великим об’ємом стічних вод.

• Колекторні колодязі:

1. 1. електричні — використовуються для розміщення та обслуговування кабельних з’єднань і обладнання в системах електропостачання;
   2. зв’язкові — застосовуються для встановлення та обслуговування телекомунікаційних кабелів і обладнання.

• Газові та водопровідні колодязі:

1. 1. газорозподільні — призначені для розміщення газових кранів і обладнання в системі газопостачання;
   2. водопровідні — для встановлення обладнання та обслуговування водопровідних труб.

Параметри бетонних кілець і особливості вибору

Розміри бетонних кілець підбирають залежно від типу колодязя і планованої пропускної здатності. Найпопулярнішими є кільця з внутрішнім діаметром 1000 мм, заввишки 800–900 мм. Часто використовуються також бетонні кільця з внутрішнім діаметром 1500 і 2000 мм. Ці основні параметри відображені в буквено-цифровому маркуванні виробів, наприклад, КС-10.9, де літери «КС» означають «кільце стінове», а цифри говорять про те, що кільце має внутрішній діаметр 1 м і висоту 90 см.

Будівництво колодязя з використанням бетонних кілець — це надійний і довговічний спосіб створення джерела води або системи водовідведення, а також інших підземних систем. Щоб забезпечити ефективну та довгострокову експлуатацію конструкції, важливо дотримуватися всіх етапів будівництва та правильно обрати матеріали з високими технічними та експлуатаційними характеристиками, такі як кільця з армованого бетону LOFT BETON®. Це надійні та міцні елементи облаштування різних типів колодязів. «Лофт бетон» — це також якісні бетонні днища та кришки за оптимальними цінами. Визначитися з вибором і розрахунком необхідної кількості кілець та інших матеріалів вам завжди допоможуть наші фахівці.
